tomos koppeling blijft hangen

Net nieuw op dit forum, of twee linkerhanden? Dan is het beginnersforum iets voor jou. [wil je ook supporter worden voor dit forum? meld je aan voor de groep supporters ;)
Forumregels
Om u goed te kunnen helpen hebben wij een support template gemaakt.
wilt u zo vriendelijk zijn om deze in te vullen bij een nieuw topic! --> mededeling
Plaats reactie
  • Afdrukweergave
Uitgebreid zoeken
9 berichten • Pagina 1 van 1
thomass12
Pindabrein
Berichten: 4
Lid geworden op: 17 dec 2019 18:31
  • Citeer

Berichtdoor thomass12 » 03 mar 2020 20:23

hallo mede forum gebruikers,
ik heb een originele tomos a35 met een probleem. ik heb sinds kort het probleem dat als ik mijn tomos achteruit duw, de krukas/de zuiger mee draait. (als ik hard duw kan ik hem in principe achteruit aanduwen). en als ik kick schiet hij vooruit.

alle opvul ringen op de kickstart as en de middelste as zitten erop. ook de kartelring op de krukas en de ring op de krukas achter de koppeling zitten op zijn plaats. de ring achter het kickstartronsel zit ook goed en het kickstartronsel zelf ook. de koppeling segmenten zijn ook nog goed. de olie zit er ook in.

dus ik weet het zelf ook niet meer, is er iemand die mij er mee kan helpen?
alvast bedankt.
groet thomas
Omhoog


fons716
Hopeloos verslaafd
Berichten: 3884
Lid geworden op: 20 mar 2010 17:03
Locatie: Wijchen
Contacteer:
Contacteer fons716
Skype
  • Citeer

Berichtdoor fons716 » 03 mar 2020 21:34

Als je trekt en duwt aan het koppelingshuis moet je 0,1 of 0,2 Mm speling voelen, anders zit de eerste koppeling axiaal vast door te weinig ruimte.
Ligt er een dunne ring achter de eerste koppeling?
Omhoog

thomass12
Pindabrein
Berichten: 4
Lid geworden op: 17 dec 2019 18:31
  • Citeer

Berichtdoor thomass12 » 03 mar 2020 22:00

Als je trekt en duwt aan het koppelingshuis moet je 0,1 of 0,2 Mm speling voelen, anders zit de eerste koppeling axiaal vast door te weinig ruimte.
Ligt er een dunne ring achter de eerste koppeling?
ik ga morgen even kijken, maar ik heb al 2 andere koppelingen geprobeerd maar dat hielp niet. en waar zit die ring precies?
Omhoog

Gebruikersavatar
shadowranger
Forum Admin
Forum Admin
Berichten: 9683
Lid geworden op: 20 jul 2006 19:32
Locatie: Apeldoorn
  • Citeer

Berichtdoor shadowranger » 04 mar 2020 00:53

Tussen de naaldkoppeling in het huis en de 1e versnellingkoppeling. Maar het kan ook zijn dat je kickstartremveer (of de bekende omegaveer) niet goed in de uitsparing in het carter zit. Deze zit achter de middelste as met tandwielen. Deze moet de kickstart vrijgeven. Gebeurt dat niet dan blokkeert de bak en heb je genoemde symptoom.
Tomos A3 DG (1989) ei-cilinder, Encarwi sproeier 50, gaasfilter (50km/uur)

Ik ben niet altijd aanwezig op het forum. Heb geduld indien er dringende vragen zijn
Omhoog

thomass12
Pindabrein
Berichten: 4
Lid geworden op: 17 dec 2019 18:31
  • Citeer

Berichtdoor thomass12 » 04 mar 2020 15:31

Tussen de naaldkoppeling in het huis en de 1e versnellingkoppeling. Maar het kan ook zijn dat je kickstartremveer (of de bekende omegaveer) niet goed in de uitsparing in het carter zit. Deze zit achter de middelste as met tandwielen. Deze moet de kickstart vrijgeven. Gebeurt dat niet dan blokkeert de bak en heb je genoemde symptoom.

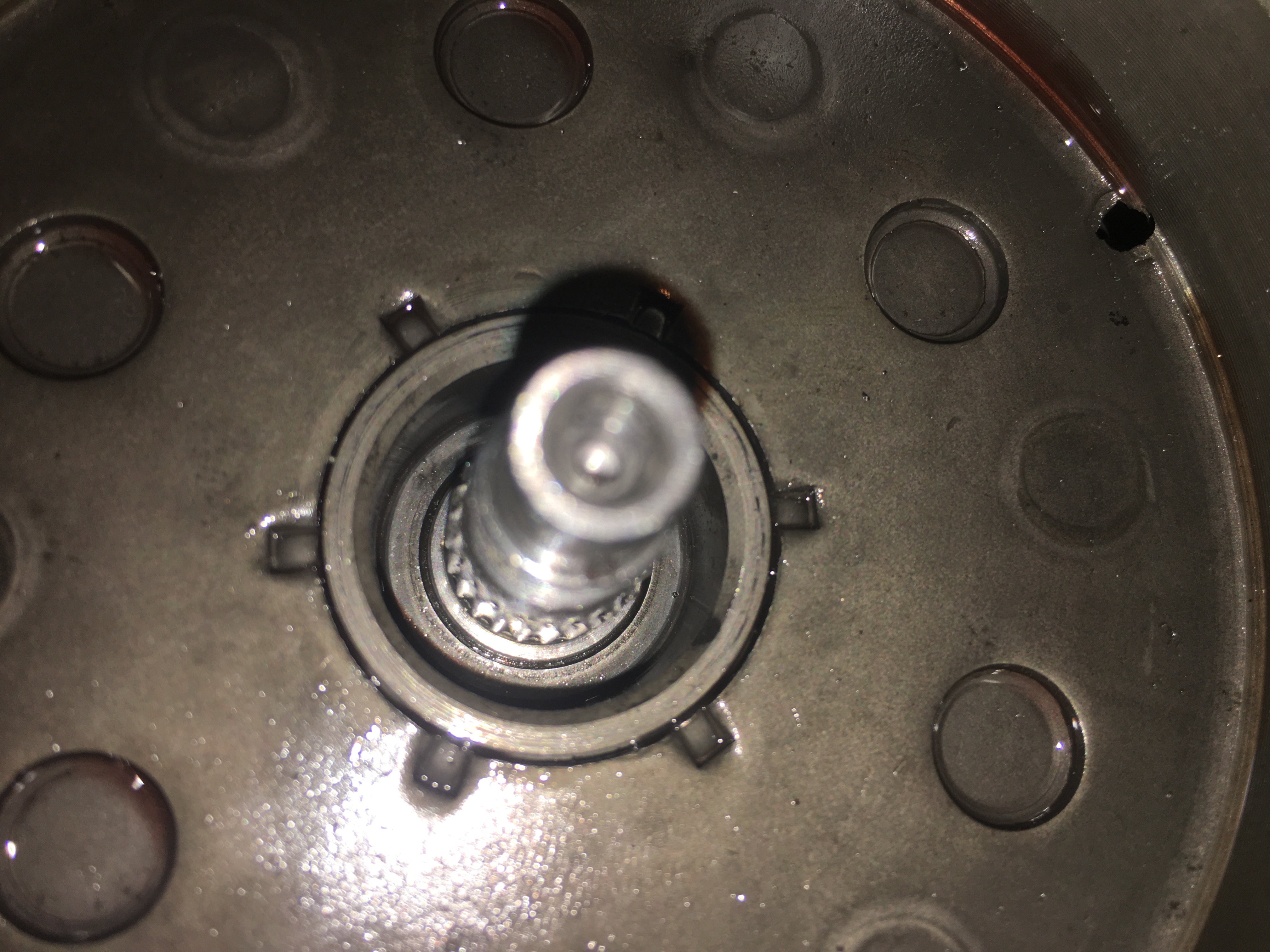

er zit iets wat lijkt op een ring maar hij zit vast dus misschien is het hem niet
Omhoog

fons716
Hopeloos verslaafd
Berichten: 3884
Lid geworden op: 20 mar 2010 17:03
Locatie: Wijchen
Contacteer:
Contacteer fons716
Skype
  • Citeer

Berichtdoor fons716 » 04 mar 2020 17:52

Deze ring https://www.tomoshop.nl/kies-tomos-mode ... -30mm.html

Met die ring er tussen heb ik bij 2 blokjes geen axiale speling op het huis (koppeling zit dan klem), dus rij zonder die ring.
Als je trekt en duwt aan het huis heb je dan iets speling (koppeling dient wel gemonteerd en vast te zitten)
Omhoog

Gebruikersavatar
shadowranger
Forum Admin
Forum Admin
Berichten: 9683
Lid geworden op: 20 jul 2006 19:32
Locatie: Apeldoorn
  • Citeer

Berichtdoor shadowranger » 04 mar 2020 17:56

Edit: fons716 was me net voor:

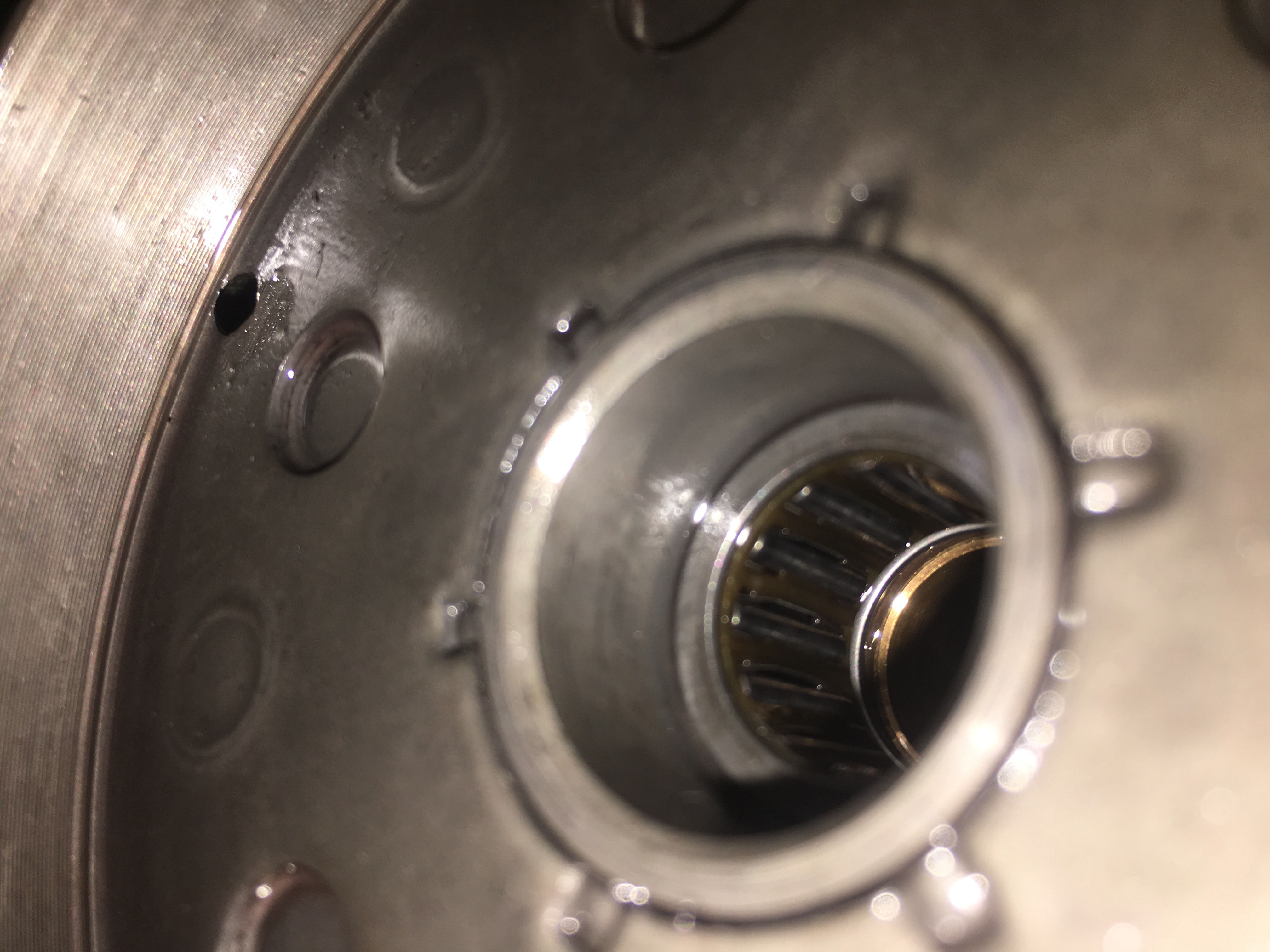

Op de foto zie je de buitenkant van de naaldkoppeling. De ring is een dunne metalen ring die eruit komt als je de koppeling van de as schuift.

In deze exploded view gaat het om onderdeel nr. 10. Dat is:
- artikel 10209.073 10-1 Shim 0,30mm
of
- artikel 10209.119 10-2 Shim 0,50mm

Welke is afhankelijk wat je moet hebben om de juiste speling over te houden. Heb je deze niet toevallig ergens anders op gezet (bijv. achter de koppeling tegen de keerring?)
Tomos A3 DG (1989) ei-cilinder, Encarwi sproeier 50, gaasfilter (50km/uur)

Ik ben niet altijd aanwezig op het forum. Heb geduld indien er dringende vragen zijn
Omhoog

fons716
Hopeloos verslaafd
Berichten: 3884
Lid geworden op: 20 mar 2010 17:03
Locatie: Wijchen
Contacteer:
Contacteer fons716
Skype
  • Citeer

Berichtdoor fons716 » 05 mar 2020 10:29

De dikte van die ring is ook afhankelijk van de dikte van de carterpakking, en de shim ringen tussen krukas en krukas lager.
Met het uitshimmen van de krukas had ik nog maar 0,1 mm axiale speling over op het koppelings huis.
Daarom zit er bij mij blokjes die ring er niet in, koppeling loopt gewoon netjes vrij.
Omhoog

fons716
Hopeloos verslaafd
Berichten: 3884
Lid geworden op: 20 mar 2010 17:03
Locatie: Wijchen
Contacteer:
Contacteer fons716
Skype
  • Citeer

Berichtdoor fons716 » 05 mar 2020 15:02

Even herstellen, carterpakking en shim ringen tussen de krukas en lagers heeft geen invloed op de axiale speling van het koppelings huis want de krukas heeft een borst, die lengt verandert dus niet.
