Claxon installeren op een Tomos s25/De Luxe

Net nieuw op dit forum, of twee linkerhanden? Dan is het beginnersforum iets voor jou. [wil je ook supporter worden voor dit forum? meld je aan voor de groep supporters ;)
Forumregels
Om u goed te kunnen helpen hebben wij een support template gemaakt.
wilt u zo vriendelijk zijn om deze in te vullen bij een nieuw topic! --> mededeling
Gesloten
  • Afdrukweergave
Uitgebreid zoeken
22 berichten
  • 1
  • 2
  • Volgende
Glitchenz
Tomosforummer
Berichten: 53
Lid geworden op: 30 aug 2020 22:59

Berichtdoor Glitchenz » 30 aug 2020 23:44

Hallo,

Ik heb een vraagje of iemand een stroom tekening heeft van een tomos s25, ook De Luxe genoemd.
Ik wil een Claxon erop installeren maar ik weet niet hoe ik het moet aansluiten. Ik weet dat ik nog een kabel moet solderen op de knop aangezien die mist.
Als iemand mij kan vertellen hoe ik het moet doen is het ook prima!

Ik hoop dat iemand mij hierin kan helpen.
Ik heb hier wat foto's:

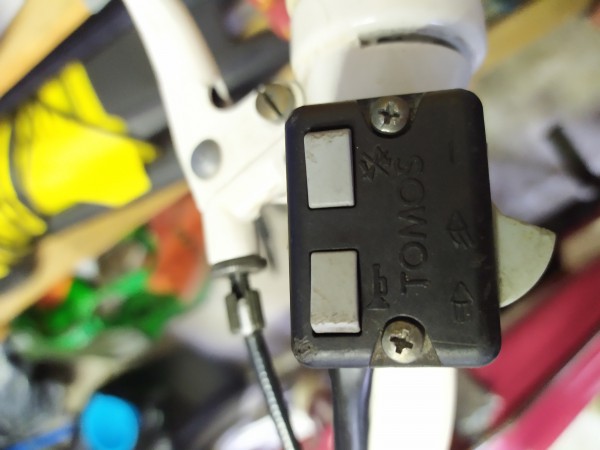

De kabel die ik moet solderen

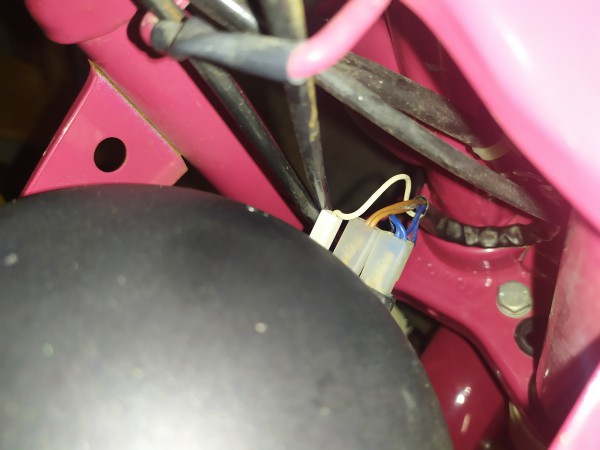

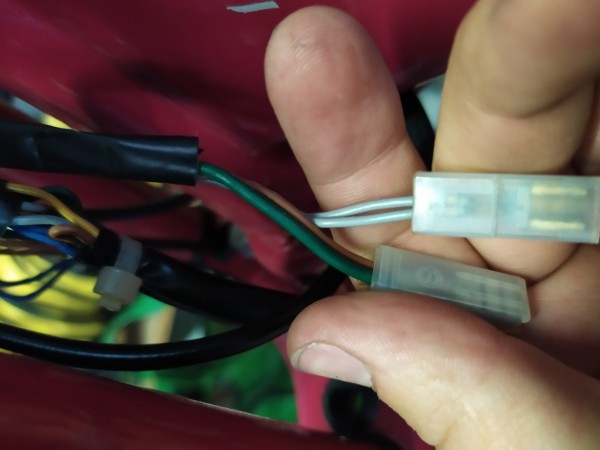

Wat ik had gelezen waren deze stekkers van de kilometerteller lampjes
Omhoog


Gebruikersavatar
shadowranger
Forum Admin
Forum Admin
Berichten: 9682
Lid geworden op: 20 jul 2006 19:32
Locatie: Apeldoorn

Berichtdoor shadowranger » 31 aug 2020 04:28

De claxon, voor zover ik zie aan jouw Tonos, is een wisselstroomtype.

Die wordt over massa geschakeld via de knop. Die draad zit er al, namelijk de groene. Als het goed is heb je achter de koplamp nog een gele draad (+ 12 volt) en een groen of bruine draad die gekoppeld is aan de claxonknop.

Er staan schema's in onze wiki sectie.

De grijze draden aan de stekker zijn voor de tellerverlichting.
Tomos A3 DG (1989) ei-cilinder, Encarwi sproeier 50, gaasfilter (50km/uur)

Ik ben niet altijd aanwezig op het forum. Heb geduld indien er dringende vragen zijn
Omhoog

Glitchenz
Tomosforummer
Berichten: 53
Lid geworden op: 30 aug 2020 22:59

Berichtdoor Glitchenz » 31 aug 2020 20:47

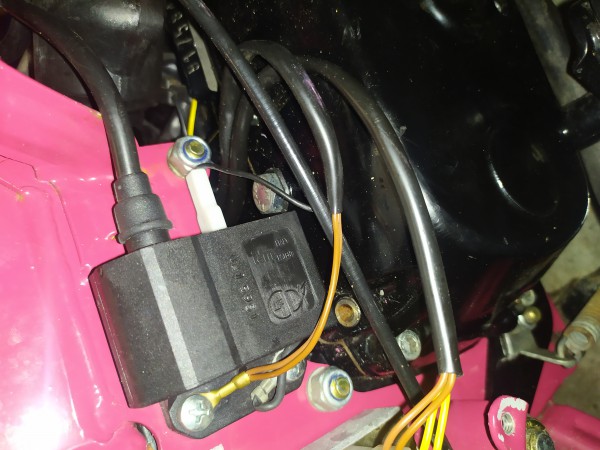

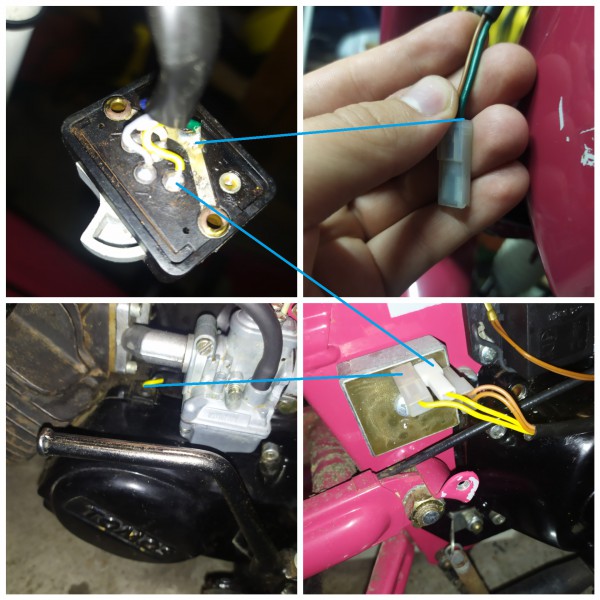

Ik heb met lijnen aangegeven hoe het verbonden is.
Is de groene geen aarde aangezien het op de zelfde plek zit waar de schroeven zitten?

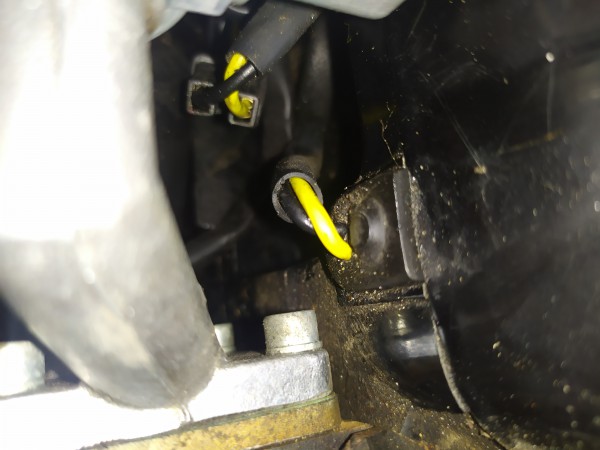

Er is trouwens geen andere gele kabel. Kan ik ergens anders van pakken zoals de gele doorknippen bij de kabelboom en daar een draad tussen doen?

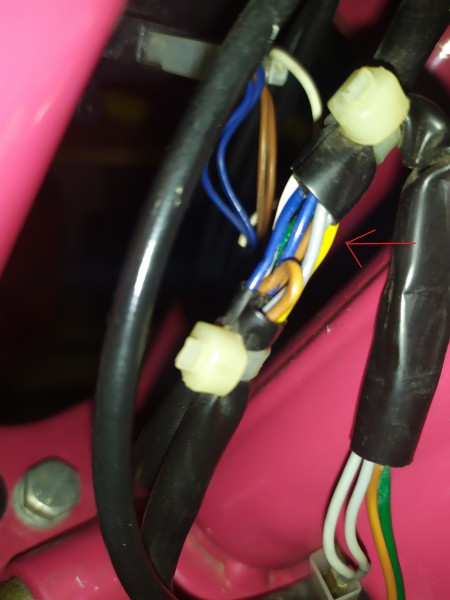

Aangegeven met een pijl. Dat is de kabel die naar het paneel gaat.
Omhoog

Glitchenz
Tomosforummer
Berichten: 53
Lid geworden op: 30 aug 2020 22:59

Berichtdoor Glitchenz » 31 aug 2020 21:07

o en de bruine draad die samen met de groene draad zit gaat naar de koplamp. vergat ik er bij te zeggen.
Omhoog

Gebruikersavatar
shadowranger
Forum Admin
Forum Admin
Berichten: 9682
Lid geworden op: 20 jul 2006 19:32
Locatie: Apeldoorn

Berichtdoor shadowranger » 31 aug 2020 21:21

De stekker met de groen/ bruine draad is in beide gevallen massa. Als je op de claxonknop druk, krijg je dan signaal op je multimeter of niet anders is het een Vaste massa.

Er zou nog ergens bij het balhoofd een gele draad los moeten zijn voor bijvoorbeeld een claxon. Als die er niet zit kan je van de gele draad een nieuwe aansluiting aftakken. En mocht je op de groen/ bruine draad geen reactie hebben met de multimeter op de knop van de claxon, een bruine draad solderen op de aansluiting in het kastje en deze via de boom naar de claxon leiden. Heb overigens geen hoge verwachtingen van een claxon, klinkt meer als een verkrachte eend. En je licht dimt enorm.
Tomos A3 DG (1989) ei-cilinder, Encarwi sproeier 50, gaasfilter (50km/uur)

Ik ben niet altijd aanwezig op het forum. Heb geduld indien er dringende vragen zijn
Omhoog

Glitchenz
Tomosforummer
Berichten: 53
Lid geworden op: 30 aug 2020 22:59

Berichtdoor Glitchenz » 31 aug 2020 22:06

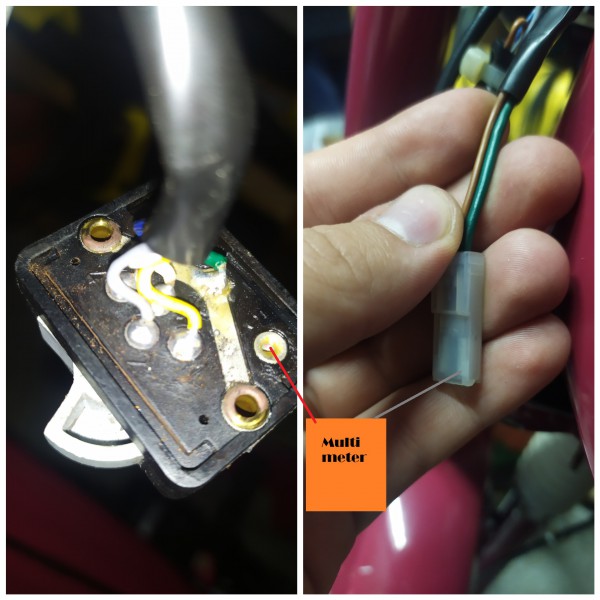

Ik heb met de multimeter deze 2 punten gepakt en als ik de knop indrukte maakte die verbinding. Ik neem aan dat dit goed is.

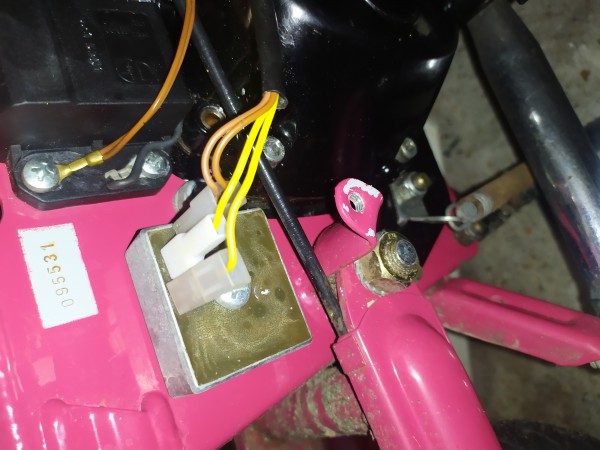

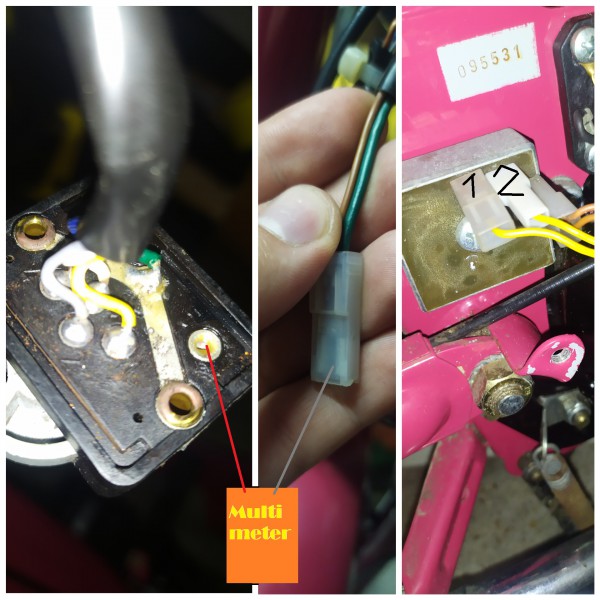

Moet ik de gele kabel pakken die naar de boom gaat (Nummer 2 op de foto) of nummer 1 dan weet ik waar ik nog een kabel moet aanleggen.
Omhoog

Glitchenz
Tomosforummer
Berichten: 53
Lid geworden op: 30 aug 2020 22:59

Berichtdoor Glitchenz » 31 aug 2020 23:07

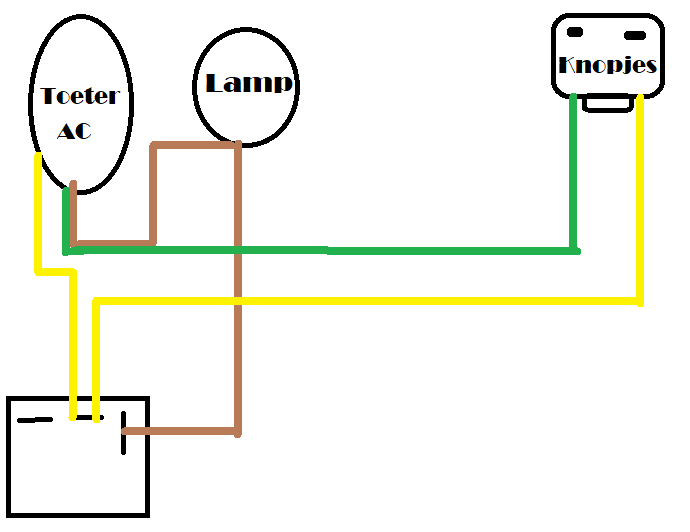

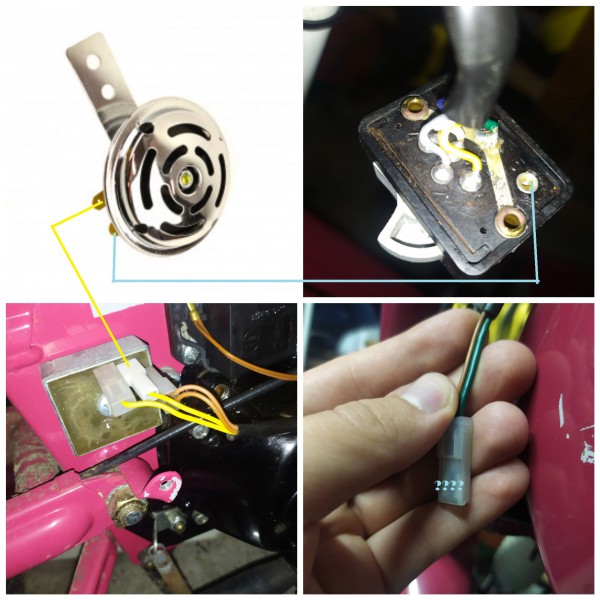

Even voor de duidelijkheid heb ik een tekening gemaakt maar dan moet het zo?
Omhoog

fons716
Hopeloos verslaafd
Berichten: 3884
Lid geworden op: 20 mar 2010 17:03
Locatie: Wijchen
Contacteer:
Contacteer fons716
Skype

Berichtdoor fons716 » 01 sep 2020 10:11

Zo wordt de massa niet onderbroken door de stuurschakelaar, massa van claxon moet op de schakelaar gesoldeerd worden.
Omhoog

Glitchenz
Tomosforummer
Berichten: 53
Lid geworden op: 30 aug 2020 22:59

Berichtdoor Glitchenz » 01 sep 2020 17:19

Ja nu weet ik het niet meer hoor. Ik kijk wel als de toeter eindelijk binnenkomt maarja met die corona duurt het erg lang
Omhoog

Glitchenz
Tomosforummer
Berichten: 53
Lid geworden op: 30 aug 2020 22:59

Berichtdoor Glitchenz » 01 sep 2020 19:19

of zeg je dat die groene kabel op de lege plaats moet?
Omhoog

fons716
Hopeloos verslaafd
Berichten: 3884
Lid geworden op: 20 mar 2010 17:03
Locatie: Wijchen
Contacteer:
Contacteer fons716
Skype

Berichtdoor fons716 » 01 sep 2020 21:58

Je meet op bruin-groen en het lege contact op de schakelaar verbinding als je het het knopje indrukt.

Kabel op dat contact solderen en op claxon aansluiten.
Bruin-groen aan massa frame maken.
Geel op de claxon maken.
Omhoog

Glitchenz
Tomosforummer
Berichten: 53
Lid geworden op: 30 aug 2020 22:59

Berichtdoor Glitchenz » 01 sep 2020 22:42

Ik heb deze 2 punten gepakt met de multimeter en als ik op de toeter drukt maakt die verbinding.

Maar je wilt dus zeggen dat het zo moet?
En waar moet die bruin/groen draad dan want dat snap ik niet helemaal.
Omhoog

fons716
Hopeloos verslaafd
Berichten: 3884
Lid geworden op: 20 mar 2010 17:03
Locatie: Wijchen
Contacteer:
Contacteer fons716
Skype

Berichtdoor fons716 » 02 sep 2020 09:46

Die moet aan het frame.

Maakt de schakelaar massa op het stuur als hij gemonteerd is, kun je meteen met de multimeter.
Omhoog

Glitchenz
Tomosforummer
Berichten: 53
Lid geworden op: 30 aug 2020 22:59

Berichtdoor Glitchenz » 02 sep 2020 14:21

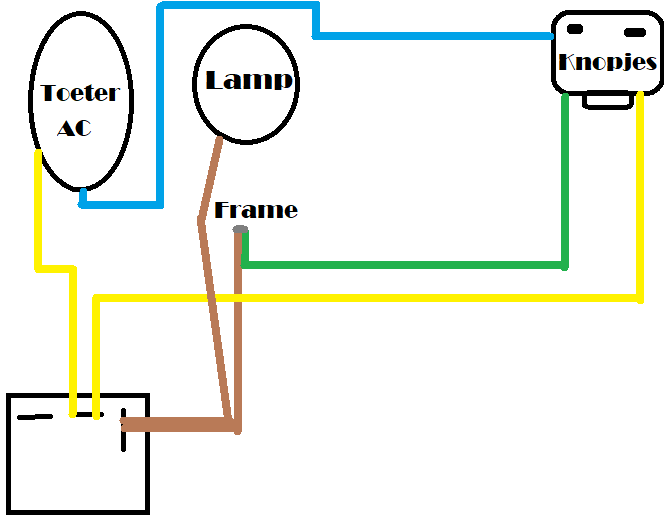

Dus als ik het goed hebt moet het zo?
en klopt inderdaad dat ik dan verbinding heb
Omhoog

fons716
Hopeloos verslaafd
Berichten: 3884
Lid geworden op: 20 mar 2010 17:03
Locatie: Wijchen
Contacteer:
Contacteer fons716
Skype

Berichtdoor fons716 » 02 sep 2020 17:51

Zo klopt het.

Als de bruine draad die bij groen zit al ergens op het frame geschroefd zit, hoeft de stekker met groen-bruin nergens op te maken.

Meet met de multimeter op ohm de groen-bruine stekker naar het frame of deze verbinding maakt....maakt hij verbinding dan hoef je niets te doen met die stekker.
Omhoog

Glitchenz
Tomosforummer
Berichten: 53
Lid geworden op: 30 aug 2020 22:59

Berichtdoor Glitchenz » 02 sep 2020 20:03

Klopt wat je zegt. Ik hoef de kabel niet aan te sluiten aangezien die al verbonden is aan het frame.
In dat geval laat ik die stekker lekker zoals die nu is.

Echt super bedankt nu maar wachten tot de claxon eindelijk binnen komt (Besteld op Ali) maar dan zal ik zeker nog laten weten hoe het is uitgepakt.
Omhoog

Glitchenz
Tomosforummer
Berichten: 53
Lid geworden op: 30 aug 2020 22:59

Berichtdoor Glitchenz » 26 sep 2020 11:05

even tussendoor het is al even geleden. Ik heb dus een nieuwe toeter besteld gewoon van tomosshop aangezien die van ali er nu nog niet is. Ik ga nog zeker posten en foto's sturen als het af is!
Omhoog

fons716
Hopeloos verslaafd
Berichten: 3884
Lid geworden op: 20 mar 2010 17:03
Locatie: Wijchen
Contacteer:
Contacteer fons716
Skype

Berichtdoor fons716 » 26 sep 2020 19:20

Verwacht er niet teveel van want de verlichting trekt al aardig wat stroom, of zorgen dat de verlichting uit kan dan zal de claxon het beter doen.
Omhoog

Glitchenz
Tomosforummer
Berichten: 53
Lid geworden op: 30 aug 2020 22:59

Berichtdoor Glitchenz » 26 sep 2020 20:55

zolang ik gehoord word vind ik het prima
Omhoog

Glitchenz
Tomosforummer
Berichten: 53
Lid geworden op: 30 aug 2020 22:59

Berichtdoor Glitchenz » 30 sep 2020 18:07

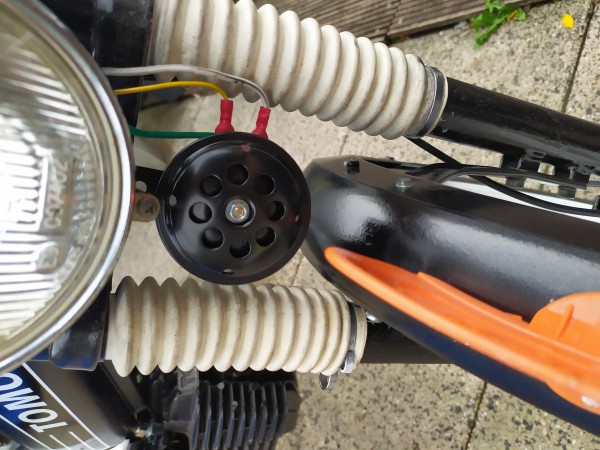

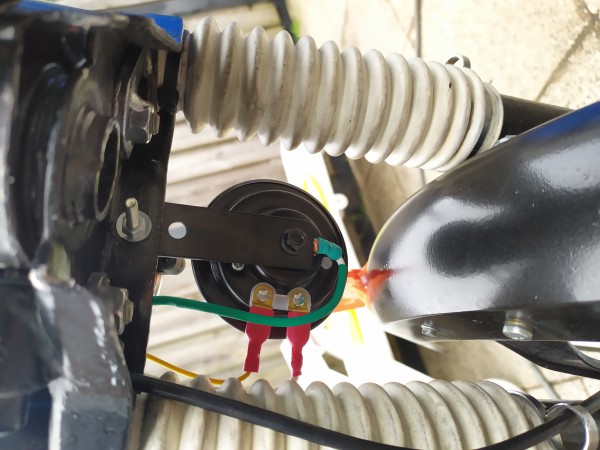

Nou toetertje aangesloten en inderdaad met de lichten uit doet die het erg goed en met licht aan wat minder maar ik vind het goed genoeg.

Hier nog wat foto's
