Bedrading problemen

[TomosvanLeon]

Hallo allen.
Ik heb een vraag.

Laatst heb ik een Tomos rollend frame met kenteken aangeschaft. Hier zat nog een kabelboom en spanningsregelaar op, alleen geen bobine.
Nu heb ik er dus een ander blok onder gemonteerd samen met de bobine die daar bij hoorde. Alleen nu kan ik de rest van de bedrading niet aansluiten. Ik had gezien dat op dit frame een 4 polige spanningsregelaar zit ipv de 3 polige die ik eerst gebruikte.
Mijn vraag is nu wat ik moet aanpassen en evt moet aanschaffen om dit met elkaar te laten werken.
Er zit geen elektrische start op.

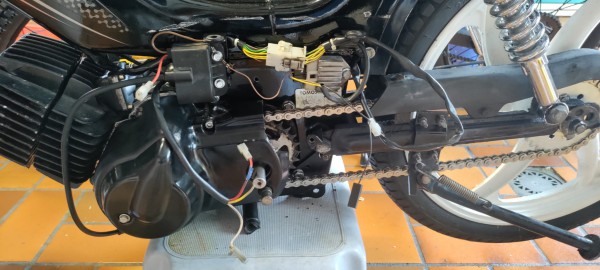

Ik heb nog een foto bijgevoegd van het hele gebeuren.

Alvast bedankt voor de hulp.
Mvg
Leon

[fons716]

Geel van het blokje op de bovenste aansluiting van de spanningsregelaar.

[TomosvanLeon]

Geel van het blokje op de bovenste aansluiting van de spanningsregelaar.

Aha oke. En de rest van de kabels?

[fons716]

Rood van het blokje naar zwart draad kabelboom en de zwarte die overblijft naar de rode draad van de bobine-cdi

[shadowranger]

Geel van het blokje op de bovenste aansluiting van de spanningsregelaar.

Even wachten, want over welk type 4 polig hebben we het hier? Is het een AC-AC versie of een AC-DC versie? De eerste is voor kickstartversies, de laatste voor e-start modellen. Zat er op dit frame van oorsprong een e-start blok? Afgaande op je foto is de plastic cliphouder wit, daarmee neig ik naar AC-AC versie, maar goedkope China-made regelaars kunnen zowel AC-AC als AC-DC zijn.

Maak even een detailfoto voor de zekerheid van de regelaar en post deze hier. Zit er een afbeelding bij op de spanningsregelaar, dan graag ook daar even een foto van. Zoals een voorbeeld hieronder dus:

In dit voorbeeld van een originele AC-DC versie:

[TomosvanLeon]

Weet niet precies wat voor een blok er origineel onder zat.

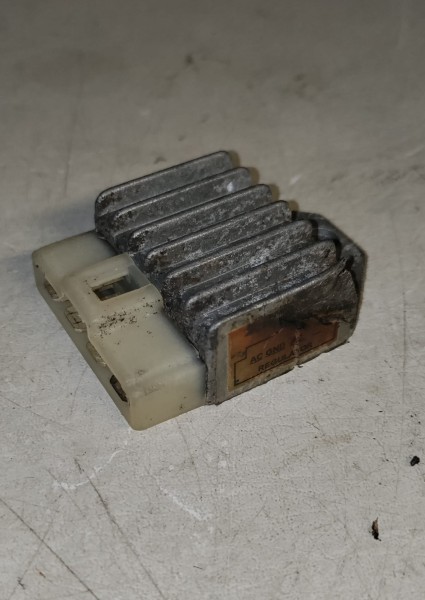

Heb de spanningsregelaar net nagekeken en denk dat dit gewoon de AC-AC versie is.

[fons716]

Of je zet de oude met 3 aansluitingen er gewoon weer op, dan weet je zeker dat hij alleen maar ac is

[TomosvanLeon]

Of je zet de oude met 3 aansluitingen er gewoon weer op, dan weet je zeker dat hij alleen maar ac is

Ja dat kan ook maar werken de lichten enzo dan ook gewoon?

[fons716]

Waarom zou die niet werken, het is gewoon een ac spanningsregelaar.
Je lampen zien het verschil tussen oud en nieuw model echt niet.
