Kabelplan Funsport R

[Funsport Rider]

Hallo Leute,
bin der Neue hier und suche den Kabelplan für die Funsport R.
Habe mir vor knapp einem Jahr dieses Model gekauft, und etwas später noch eine Flexer.
Bei der Funsport R hat der Vorbesitzer leider etwas am Kabelbaum gebastelt.
Das möchte ich wieder in Ordnung bringen.
Hoffe Ihr könnt mir helfen.

[shadowranger]

Hier finden Sie verschiedene Schaltpläne. Sie unterscheiden sich kaum voneinander, weshalb der Funsport'R nicht separat aufgeführt ist. Einige gelten für Versionen mit Elektrostarter und Batterie. Ist Ihr Fahrzeug damit ausgestattet? Dann sehen Sie sich die Schaltpläne mit der Bezeichnung "A35 Elektrisch Schema met elektrische start“ oder "Revival 2009 Elektrisch Schema" (mit Zündschloss) an.

Der Kabelbaum selbst ist nicht schwer verständlich; die Stecker passen nur in einer Richtung. Achten Sie außerdem auf die Farben der einzelnen Kabel; diese müssen miteinander verbunden werden, mit Ausnahme des Bypass-Kabels zwischen dem Not-Aus-Schalter und dem Zündkabel, das aus dem Motorblock zur Zündspule führt (üblicherweise schwarz und als eine Art Verteiler ausgeführt). Einige Schaltpläne sind farbig, was die Zuordnung der Farben zu den einzelnen Komponenten vereinfacht.

[Funsport Rider]

Vielen Dank, für die schnelle Hilfe.

[fons716]

Hier sind Schaltpläne mit Steckverbindern.
https://www.myronsmopeds.com/category/s ... -diagrams/

[shadowranger]

Fons, danke für deinen Beitrag.

[Funsport Rider]

Habe jetzt den Plan, aber Eines verstehe ich nicht.
Ich möchte das Bremslicht wieder instandsetzen.
Ich habe an meiner Funsport hinten 2 Kabel die abgeschnitten im Rücklicht liegen, und auch 2 Anschlüsse für große Stecker oben an der Fassung vom Rücklicht.
Auf den Plänen ist aber nur ein grünes Kabel für das Bremslicht zu sehen.
Wo schließe ich das jetzt an?

Beste Grüße
Timo

[shadowranger]

Wenn die beiden durchtrennten Kabel grün und grau sind, ist das korrekt. Das grüne Kabel ist für das Bremslicht, das graue für das Rücklicht. Das ist auch im Schaltplan dargestellt. Die Masseverbindung des Rücklichts erfolgt entweder über den Rahmen oder ein separates schwarzes Kabel.

Ich verstehe nicht ganz, was Sie mit den Anschlüssen oben am Rücklicht meinen. Könnten Sie davon Fotos machen und diese Ihrem Beitrag anhängen? Klicken Sie unterhalb Ihrer Nachricht auf den Reiter "bijlagen".

Meinen Sie, dass Kabelschuhe an der Armatur angebracht werden können? Falls sie fehlen, können Sie sie selbst an die Kabel anklemmen.

[Funsport Rider]

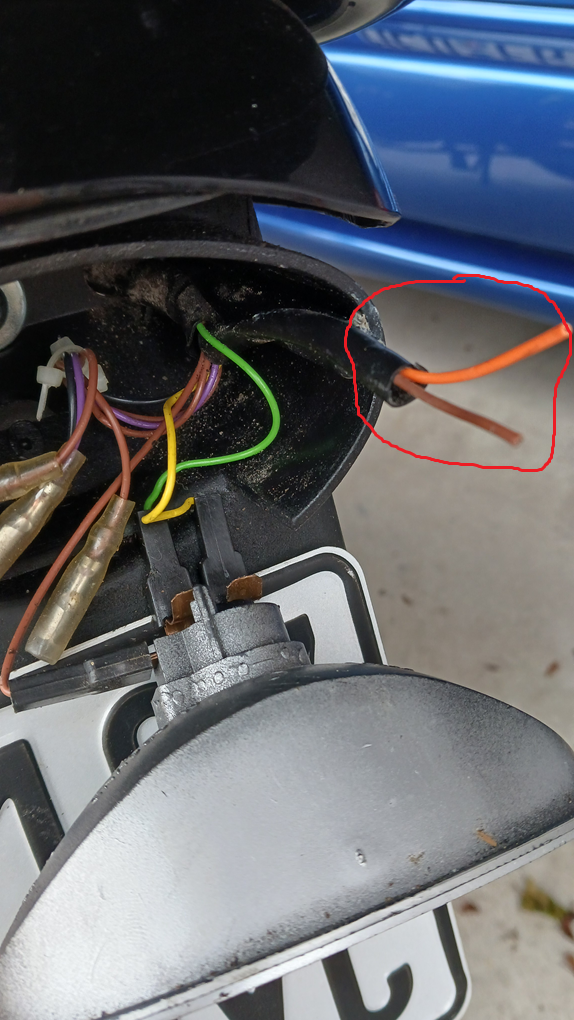

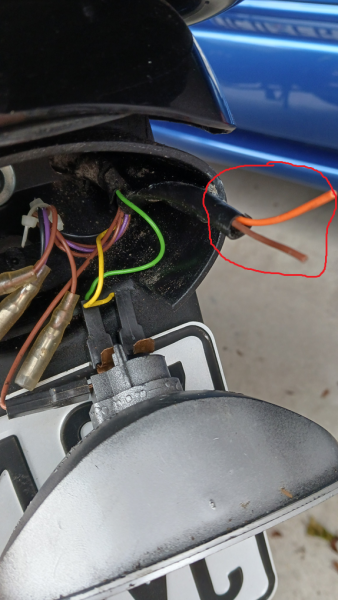

Habe heute ein Foto gemacht.

Die Kabel für Rücklicht und Bremslicht sind angeschlossen.
Hoffe es ist nur der Schalter am Lenker kaputt.

Aber wofür ist das orange und braune Kabel?

[shadowranger]

Das braune Kabel dient der allgemeinen Masseverbindung.

Ich sehe, dass Sie auch ein gelbes Kabel angeschlossen haben; das führt normalerweise 12 Volt Wechselstrom von der Lichtmaschine. In diesem Fall bleiben die Lichter so lange an, wie der Motor läuft.

Das orangefarbene Kabel (mit dem braunen Massekabel) gehört wahrscheinlich zum Füllstandssensor des separaten Zweitakt-Öltanks. Möglicherweise hat der Vorbesitzer Öl und Benzin selbst gemischt und dadurch den Sensor deaktiviert, was dazu geführt hat, dass die Kontrollleuchte im Cockpit nicht mehr funktioniert. Müssen Sie das Öl immer noch separat in den Tank füllen und den Benzintank (max. 5 % Ethanol) separat befüllen, oder mischen Sie das auch selbst?

[fons716]

[Funsport Rider]

Danke Euch für die schnelle Hilfe!
Am Wochenende wird das Bremslicht repariert. Hoffe es klappt.

Alles was zum 2- Takt mischen ist habe ich schon ausgebaut.

Mische selber mit Triboron.
