Slechte spanning

[DeBrein]

Korte beschrijving van je probleem:
6 volt bij alle lampen en de claxon.

Wanneer ontstond het probleem:
Sinds aanschaf, helemaal herbouwd maar nog steeds precies zelfde probleem

Aanpassingen aan je tomos (als ja, dan welke?):
-
Type tomos (brom of snor) en model:
A35 uit 2015(brom), zonder accu en zonder knipperlichten. Wisselspanning

Setup:
Het enige relevante(denk ik) voor mijn vraag is het vliegwiel, het komt waarschijnlijk uit een a55 blok(komen 5 draden uit: rood, wit, zwart, rood/wit en geel)

Hallo iedereen,

Ik ben momenteel nu al 2 weken bezig met een ingewikkeld probleem, mijn brommer heeft namelijk maar ongeveer +/- 6 volt op alle lampen en de claxon. Heb al een nieuwe spanningsregelaar gekocht en heb ook alle grond draden nagekeken, en die lijken in orde te zijn. Maar nog steeds meet ik 6 volt overal. Uit mijn blok komt stationair +/- 12 volt maar zodra ik hem aan de sr aansluit veranderd het weer terug naar 6 volt. Ik ben heel erg nieuw op het elektra gebied van tomos dus heb geen flauw idee wat het kan zijn, ik heb het zelfs mijn natuurkunde docent gevraagd maar hij komt er ook niet uit .
Kan het komen door bijvoorbeeld omgewisselde polen bij de lamp/claxon? Of door een kapotte lamp? Dit zou toch geen probleem zijn aangezien het wisselspanning is? Als iemand me kan helpen zou dat echt super zijn, begin namelijk hoop te verliezen

[fons716]

Welke spanningsregelaar heb je gekocht, je hebt namelijk 2 verschillende versies ac en een met dc.
Welke kleuren kabels zitten er in de stekker van de spanningsregelaar.

[DeBrein]

Welke spanningsregelaar heb je gekocht, je hebt namelijk 2 verschillende versies ac en een met dc.
Welke kleuren kabels zitten er in de stekker van de spanningsregelaar.

Had eerst een AC/GR/AC (links geel draad uit blok, midden grond en dan geel draad wat naar alle lichten loopt. De rechter ingang is vrij) toen had ik een indicatie model gekocht die ook AC/GR/AC was. Maar ik heb precies hetzelfde probleem.

[fons716]

Test eens als de spanningsregelaar verwijdert hebt en je verbindt de 2 gele draden door, lampen zouden dan feller moeten branden....geen gas geven anders branden ze door.

[DeBrein]

Test eens als de spanningsregelaar verwijdert hebt en je verbindt de 2 gele draden door, lampen zouden dan feller moeten branden....geen gas geven anders branden ze door.

Heb het gedaan en claxon en voorlicht deed het, lampje achter deed t niet dus die is stuk waarschijnlijk.(want die krijgt wel 12V)

[fons716]

Dan verwacht ik dat de spanningsregelaar niet werkt, geen idee of een imitatie dezelfde pin layout gebruikt als de echte Tomos spanningsregelaar.

[DeBrein]

Maar dan is het toch raar dat ik het exact zelfde probleem had met mijn vorige sr?
En meestal als ze kapot zijn branden de lampjes toch door aangezien er geen begrenzer meer is? Kan het gesprongen achterlicht niet het probleem zijn?

[fons716]

Als het achterlampje op een bijna onmogelijke manier sluiting zou maken.....dan brandt de koplamp ook niet.
De spanning die teveel is wordt door de regelaar normaal naar massa afgevoerd, zonder goede massa zouden de lampjes door branden.

Ik monteer altijd de originele spanningsregelaar want ik heb geen zin in klachten, plus het is ook weggegooid geld en zonde van je tijd.

[fons716]

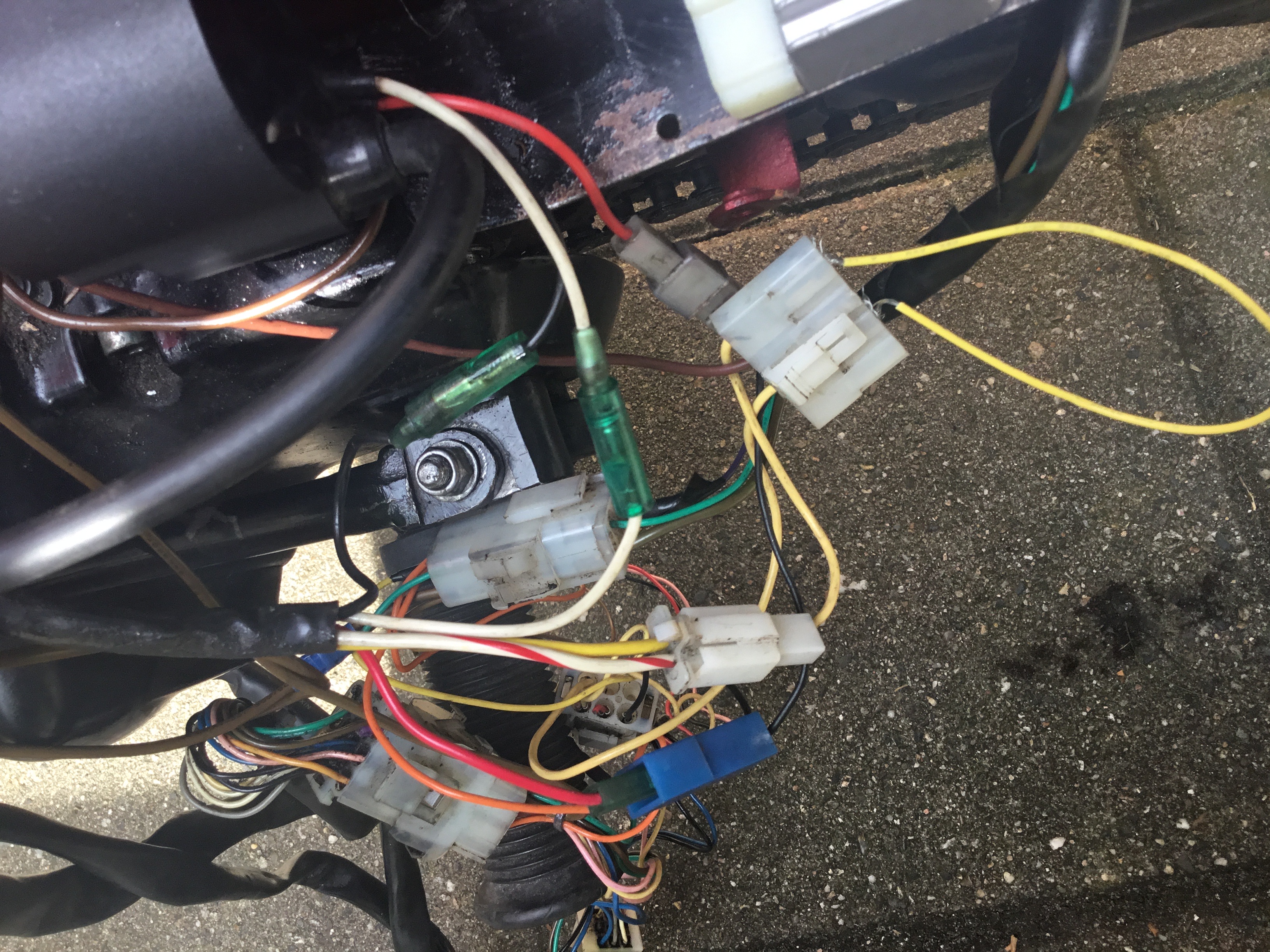

Plaats eens een foto van de stekker, omdat je ook een rood-witte draad hebt van de ontsteking

[DeBrein]

[fons716]

Bij de ontsteking die eigenlijk erin hoort zit de gele draad op het einde van de spoel (nu zit hij in het begin van de 3e spoel), daar zit nu rood-wit op als ik naar het schema kijk.
Hoeveel volt staat er op de rood-wit draad, steker even los bij het meten.
https://myronsmopeds.com/wp-content/upl ... 100dpi.jpg

[DeBrein]

Bij de ontsteking die eigenlijk erin hoort zit de gele draad op het einde van de spoel (nu zit hij in het begin van de 3e spoel), daar zit nu rood-wit op als ik naar het schema kijk.
Hoeveel volt staat er op de rood-wit draad, steker even los bij het meten.
https://myronsmopeds.com/wp-content/upl ... 100dpi.jpg

Heb het rood witte draad samen met de grond gemeten en kreeg 16V

[DeBrein]

Wat nou als ik de rood witte draad naar de spanningsregelaar stuur en de gele ongebruikt hou?

[fons716]

Dan heb je iets meer spanning.
Hier een leuk voorbeeld van een regelaar....enkel een diode en dan ben je de helft van de spanning kwijt....imitatie regelaar.

[DeBrein]

Ik keek nog eens naar mijn oude sr en kwam erachter dat een connector was gecorrodeerd, heb ik helemaal mooi geschuurd en had de stekker van de tomos ook nog extra goed op mijn ouwe sr gedaan. Even gereden en licht is nu zeker wat feller en claxon is weer hoorbaar tijdens het rijden. En dit is genoeg voor mij. Voor mensen met een soortgelijk probleem:
1. Check hoeveel spanning er regelrecht uit je blok komt(koppel het gele draad los van de spanningsregelaar en meet het gele draad samen met de grond/massa)
2. Zorg dat elk gronddraad(bruine draden) een goede connectie met het frame maakt(frame= grond)
3. Koop geen imitatie spanningsregelaar

Beetje anti climax einde van mijn probleem maar was kortom heel stom van mij om alles behalve de sr te checken.

En dank Fons voor de snelle reacties, zonder u was er geen lampje boven me hoofd komen branden

[fons716]

En voor de beste massa, een massakabel van blok naar frame maken...tussen blok en frame zit vaak roest...en de blokbouten zitten in een ruim gat met roest.

[shadowranger]

Komt bijna overeen met het probleem van AET-4 in het Duitse deel van het forum. Alleen hij heeft een AC/DC regelaar. Ben idd ook niet zo'n fan van goedkope imitatie meuk.

@fons716: Leuk zo'n voorbeeld, geeft weer eens mooi aan wat voor troep die Aziaten op de markt zetten.
