tomos flexer 2006 caloxon en verlichting

[hemant]

Hoi,

Ik kan niet in het electra forum posten dus maar even hier.

Heb sinds kort een tomos flexer 2006 en heb vandaag een 12v claxon gekocht.
Deze heb ik middels groen en geel aangesloten. Echter de claxon werkt alleen als de verlichting aan staan en als ik vol gas geef, stationair of bij halve snelheid werkt de claxon niet en de koplamp gat dimmen.

Mijn vragen:
Hoe zorg ik ervoor dat de claxon werkt ook zonder dat de schakelaar van de verlichting aangaat.
Klopt de bedrading (geel van verdeler achter koplamp, groen komt vanaf de schakelaar daar zit bruin en dat wordt groen)

Daarnaast merk ik zelfde probleem met mijn remlichten die werken alleen als de verlichting aanstaat zonder verlichting geen remlicht.

Heb heb wat draden gemeten:
Bruin=massa
geel-wissel meet rond de 5-7 volt stationair
zwart= 50 volt

daarnaast heb ik nog blauw voor de koplamp
wit weet niet waar ie voor dient maar zit ook achterin de verdeler.

Geel en groen lopen ook naar de rem verlichting voor en achter (vreemd dat ie ook groen en geel zijn).

Iemand enig idee hoe ik dit kan oplossen?

In de stuur met schakelaar zie ik bruin-blauw-groen-geel-zwart de verdeler heeft een aan/uit functie, en lichtschakelaar met 1 klik stand ( dus aan of uit) en een schakelaar voor de claxon.

groetes,
hemant

[fons716]

Als het een nieuw type stuurschakelaar is kun je de verlichting niet uitzetten, alleen kiezen tussen dim of groot licht.
Denk dat de vorige eigenaar dat heeft verandert.
https://wiki.tomosforum.nl/index.php/Ca ... Schema%27s

[hemant]

Hoi,

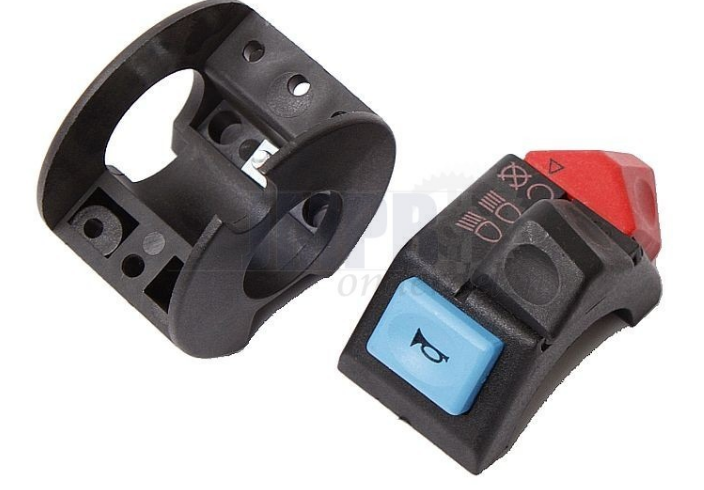

Bedankt voor je reactie, mijn schakelaar ziet er uit als in de bijlage.
Ik kan inderdaad maar 1 klik schakelen maar i de uit stand brand er geen verlichting.

Welke schema kan ik gebruiker voor de flexer 2006?

Hemant

[fons716]

Lees dit even door dan wordt het wat duidelijker (helaas werken de foto's niet meer)
viewtopic.php?t=19564

[shadowranger]

Jouw schakelaar heeft 2 standen, 1 voor dim- en 1 voor grootlicht. Uit is met deze schakelaar (normaal gesproken) niet mogelijk.

Vwb de draadkleuren: Wit is voor dimlicht, blauw voor grootlicht. Grijs is voor achterverlichting en eventueel kilometerteller. Groen zou remverlichting zijn. Bruin is massa, geel is 12 volt wisselspanning.

Dat in jouw geval in 1 stand de verlichting niet werkt heeft iemand dus creatief zitten wezen met de kleuren

[hemant]

Hoi,

Inmiddels is het probleem opgelost, zat in het blokje bij de verdeleren.

Bedank allemaal.
